Epoxidharz EPOXYTABLE 10

Detaillierte Produktbeschreibung

EPOXYTABLE 10 Epoxidharz ist ein einzigartiges Produkt, das eine Abdichtung bis zu einer Dicke von 10 cm ermöglicht, nicht vergilbt und resistent gegen mechanische Beschädigungen ist. Es eignet sich für Arbeiten bei Umgebungstemperaturen bis zu 25 °C. Es ist eine ausgezeichnete Wahl, wenn Sie Tische, Arbeitsplatten, Pyramiden und andere Produkte aus Harz und Holz herstellen möchten.

Es ist vollständig transparent und kann in Schichten von etwa 10 cm aufgetragen werden. Für das Gießen von kleinen Objekten wie Figuren, Ornamenten, Lampen (Beispiel: 15 cm x 15 cm x 30 cm Höhe) kann die Gießdicke bei einer kontrollierten Temperatur von 15 °C auf bis zu 30 cm erhöht werden.

Bei höheren Gießtemperaturen als 15 °C empfiehlt es sich, in Schichten zu gießen, nachdem die untere Schicht teilweise oder vollständig ausgehärtet ist. Sie kann gut gefärbt und pigmentiert sein. Es ist leicht zu bearbeiten und zu polieren. Es hat hervorragende mechanische Eigenschaften, eine hohe Festigkeit und Kohäsion. Die ausgehärtete Harzoberfläche widersteht Kratzern und anderen unkritischen Schäden. Aufgrund seiner sehr niedrigen Viskosität entfernt es Luftblasen während des Aushärtungsprozesses gut.

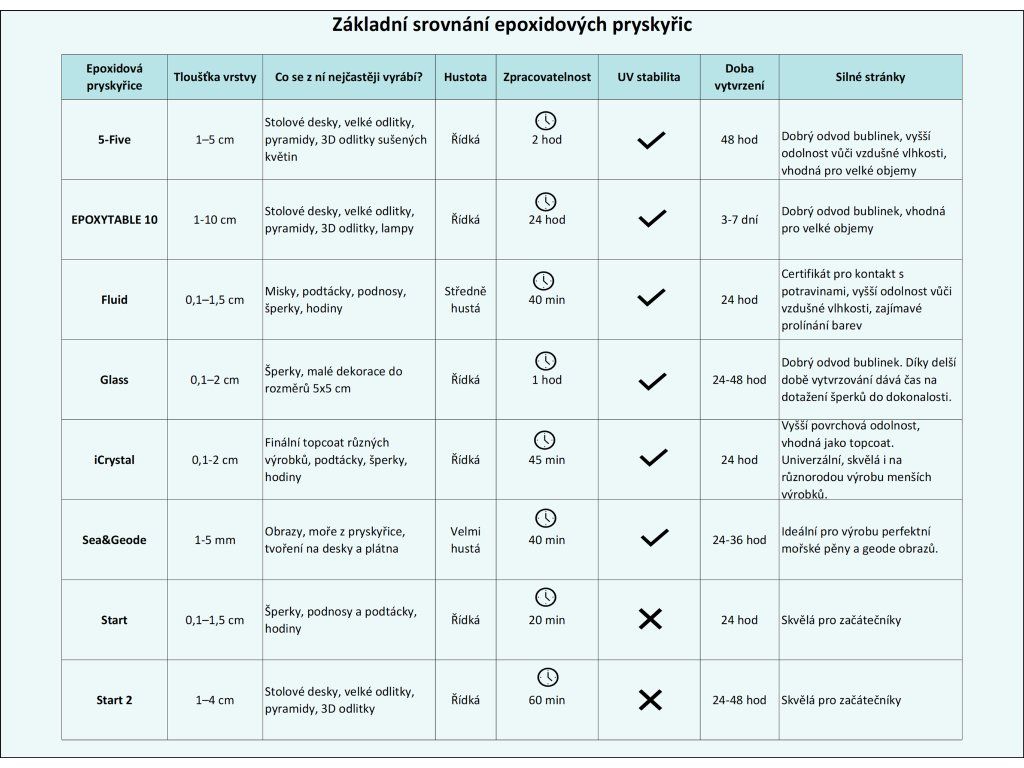

Spezifikationen

• Die maximale Schichtdicke beträgt etwa 10 cm.
• Die Mindestschichtdicke beträgt 1 cm.
• Das maximale Gussvolumen beträgt:
  bis zu einer Höhe von 2 cm 150 kg;
  bis zu einer Höhe von 3 cm 80 kg;
  bis zu einer Höhe von 4 cm 60 kg;
  bis zu einer Höhe von 5 cm 40 kg
  bis zu einer Höhe von 6 cm 60 kg;
  bis zu einer Höhe von 7 cm 30 kg;
  bis zu einer Höhe von 8 cm 18 kg;
  bis zu einer Höhe von 9 cm 15 kg;
  bis zu einer Höhe von 10 cm 10 kg.
• Nach dem Aushärten hat es eine volltransparente, feste und spiegelglänzende Oberfläche.
• Es ist UV-stabil.
• Es eignet sich für transparente und farbige Güsse, es ist gut gefärbt mit Farbstoffen und Pigmenten aus unserem Angebot.
• Verarbeitungszeit: 24 Stunden, 25 °C (125 g, 25 °C).
• Aushärtungszeit für die Entformung: 3-7 Tage. Die endgültige Aushärtung und Vollendung aller Bindungen im Harz dauert 10-14 Tage, danach kann das Harz geschliffen oder mit Gegenständen belegt werden (gilt für die Aushärtung bei einer konstanten Temperatur von 20-25 °C).
• Gelphase: (125 g 25°C) 48 Stunden.
• Er ist selbstnivellierend und gut fließfähig.
• Er kann für die Bewässerung aller Arten von Materialien (Holz, Beton, Glas usw.) verwendet werden.
• Viskosität des Gemischs: 400 mPa.s.
• Resultierende Härte: 90 Shore D.

Was bedeutet UV-stabiles/instabiles Harz?

Die Harze ohne Zusätze zur Gewährleistung der UV-Stabilität vergilben zu einer satteren gelben Farbe. Die Harze mit diesen Zusätzen bieten einen längeren Schutz gegen Vergilbung und vergilben mit der Zeit nur noch leicht. Wie kann man sicherstellen, dass das UV-stabile Harzprodukt so lange wie möglich frei von diesem Atem ist? Setzen Sie die Produkte nicht dem direkten Sonnenlicht aus, da dies die schützende UV-Barriere beeinträchtigt.

Verarbeitung und Anwendungen

Mischen Sie zunächst die beiden Zutaten im Mischungsverhältnis von 100 : 25 nach Gewicht. Jede Zutat muss sorgfältig in Gramm abgewogen werden. Gießen und wiegen Sie zunächst die erforderliche Menge der Komponente A in den Behälter (sauber und trocken), stellen Sie die Waage zurück und gießen und wiegen Sie die erforderliche Menge der Komponente B. Verwenden Sie unsere Berechnungstabelle, um das erforderliche Gewicht der Komponenten A und B zu ermitteln. Die beiden Komponenten werden 4 Minuten lang gemischt (abwechselnd im und gegen den Uhrzeigersinn, wobei das Material von den Seiten und vom Boden des Behälters abgeschabt wird). Nach dem Mischen wird empfohlen, die Mischung in einen anderen sauberen und trockenen Behälter umzufüllen, erneut umzurühren und dann aufzutragen. Lassen Sie das gemischte Harz vor dem Auftragen ruhen, damit die Blasen entweichen können.

WARNUNG: Verwenden Sie das Produkt nicht für Gussteile mit einer Gusssäule von weniger als 1 cm.

Wenn die Masse in Formen gegossen wird, ist es ratsam, eine Silikonform zu verwenden. Bei Formen aus anderen Materialien muss ein Separator verwendet werden, um die Entnahme aus der Form zu erleichtern. Es wird nicht empfohlen, Glasbehälter als Form zu verwenden, da sie beim Aushärten des Harzes brechen können. Wenn poröse Materialien (Holz, Beton) gegossen werden, werden Luftblasen in das gegossene Material freigesetzt, daher ist es notwendig, diese Objekte zu durchdringen. Poröse Materialien können mit einer speziellen Grundierung durchdrungen werden, oder man kann sie mit einer dünnen Schicht Harz bestreichen, und nach dem Aushärten können solche Gegenstände zu dem gewünschten Produkt geformt werden.

Um eine optimale Konsistenz und Qualität der Ergebnisse nach dem Auftragen zu gewährleisten, muss während des Mischens und Aushärtens auf eine ausreichende Temperatur der Umgebung und des Materials geachtet werden:

- beim Gießen einer Säule von 10 cm Höhe muss die Temperatur unter 25 °C liegen;
- beim Gießen einer 7-8 cm hohen Säule kann die Temperatur 25-30 °C betragen.

Nach dem Mischen der beiden Komponenten härtet das Harz innerhalb von 3-4 Tagen aus, aber wir empfehlen, das Produkt erst nach 12-14 Tagen nach dem Gießen mechanisch zu bearbeiten (Schleifen und Polieren).

Hinweis

• Beachten Sie die Verarbeitungszeit, verarbeiten Sie die fertige Mischung nicht länger als die angegebene Verarbeitungszeit. Wenn diese Zeit nicht eingehalten wird, haben die Produkte möglicherweise nicht die erforderlichen Eigenschaften (die fertigen Produkte können zerbrechlich sein).
• Das Harz kann trübe werden, wenn es bei Temperaturen unter 20 °C gelagert wird. Dies ist ein häufiges Phänomen. Legen Sie die verschlossene Flasche mit der Zutat A vor dem Gebrauch für 20-30 Minuten in ein warmes Wasserbad (50-70 °C), und die Trübung wird verschwinden. Verhindern Sie das Eindringen von Wasser in die Harzflasche. Nach dem Herausnehmen aus dem Bad, abkühlen lassen und dann verwenden.
• Beachten Sie, dass sich das Harz im Mischgefäß in einer Schicht, die höher als die empfohlene maximale Gießschicht ist, schnell erwärmen kann (exotherme Reaktion) und sich verschlechtert.
• Heiße Gegenstände wie z. B. Teetassen dürfen nicht auf die fertigen Harzprodukte gestellt werden. Das Produkt könnte beschädigt werden.

Sicherheitsmaßnahmen

• Wir empfehlen, dass Kinder unter 18 Jahren, schwangere und stillende Frauen nur mit Haut- und Atemschutz mit Epoxidharz arbeiten und dass Kinder nur unter Aufsicht von Erwachsenen arbeiten.
• Bei Augenkontakt mit reichlich Wasser spülen. Verschlucken oder Einatmen vermeiden; bei Verschlucken oder Beeinträchtigung der Schleimhäute einen Arzt aufsuchen.
• Waschen Sie sich nach der Arbeit gründlich die Hände, insbesondere vor dem Essen. Rauchen, trinken oder essen Sie nicht, während Sie das Produkt herstellen.
• Arbeiten Sie in einem gut belüfteten Raum mit (wichtig!) niedriger Luftfeuchtigkeit (nicht mehr als 30-40%).
• Die Temperatur darf nicht niedriger als 20 °C und nicht höher als 25-27 °C sein.
• Tragen Sie nur Handschuhe, da das Harz eine allergische Reaktion auf der Haut hervorrufen kann.
• Wir empfehlen, Ihre Atemwege mit einer Atemschutzmaske oder einer Vollmaske mit Dampffilter zu schützen.

Sicherheitsdatenblätter, technische Datenblätter und Zertifizierung

Wie wird das Harz richtig gemischt?
